Cum se măsoară eficiența unui motor Ie2?

Hei acolo! În calitate de furnizor de motoare Ie2, am primit o mulțime de întrebări în ultima vreme despre cum să măsoare eficiența unui motor Ie2. Ei bine, ești în locul potrivit! În această postare pe blog, vă voi detalia procesul într-un mod ușor de înțeles.

În primul rând, să vorbim despre motivul pentru care măsurarea eficienței unui motor Ie2 este atât de importantă. Eficiența este un factor cheie în determinarea performanței și rentabilității unui motor. Un motor mai eficient folosește mai puțină energie pentru a face aceeași cantitate de muncă, ceea ce înseamnă facturi mai mici de energie electrică și un impact redus asupra mediului. În plus, în multe industrii, motoarele eficiente din punct de vedere energetic trebuie să îndeplinească standardele de reglementare.

Înțelegerea motoarelor Ie2

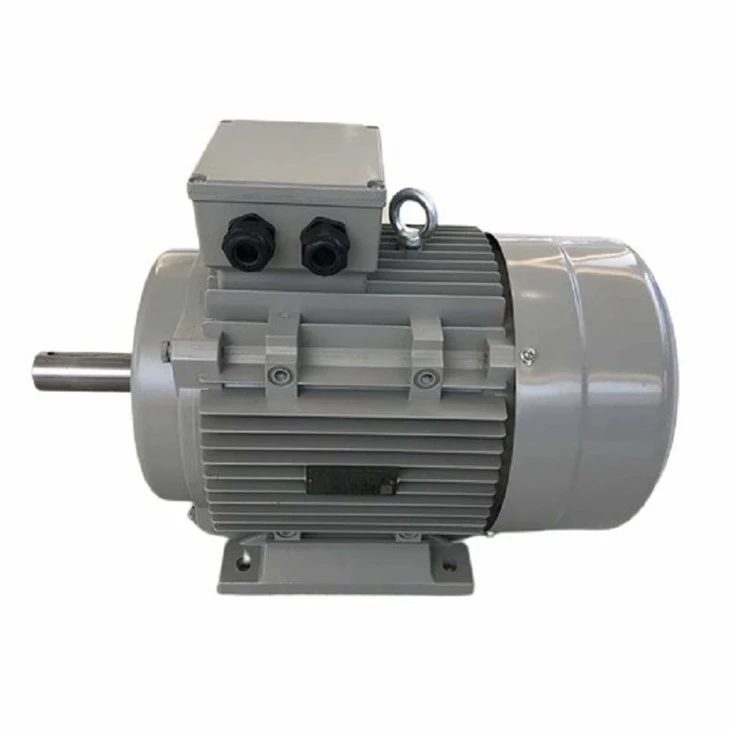

Înainte de a ne aprofunda în procesul de măsurare, să trecem rapid peste ce este un motor Ie2. Motoarele Ie2 fac parte din sistemul internațional de clasificare a eficienței energetice. Ele oferă un nivel mai ridicat de eficiență în comparație cu motoarele standard. Puteți găsi diferite tipuri de motoare Ie2 pe site-ul nostru, cum ar fiMotor din aluminiu Ie2,Motor din fontă Ie2, șiMotor asincron monofazat. Aceste motoare sunt concepute pentru diverse aplicații, de la mașini industriale până la aparate electrocasnice.

Măsurarea eficienței unui motor Ie2

Există câteva metode diferite pentru a măsura eficiența unui motor Ie2. Să aruncăm o privire la cele mai comune.

Metoda de intrare - ieșire

Aceasta este una dintre cele mai simple și mai directe moduri de a măsura eficiența motorului. Ideea de bază este de a măsura puterea electrică introdusă la motor și puterea mecanică de ieșire.

Măsurarea puterii de intrare

Pentru a măsura puterea de intrare, veți avea nevoie de un analizor de putere. Acest dispozitiv poate măsura tensiunea, curentul și factorul de putere al sursei electrice a motorului. Puterea de intrare (Pin) poate fi calculată folosind formula:
Pin = √3 × V × I × PF
unde V este tensiunea de la linie la linie, I este curentul de linie și PF este factorul de putere. Asigurați-vă că efectuați aceste măsurători în condiții stabile de funcționare, deoarece variațiile de tensiune și curent pot afecta acuratețea rezultatelor dvs.

Măsurarea puterii de ieșire

Măsurarea puterii de ieșire este puțin mai dificilă. O modalitate este de a folosi un dinamometru. Un dinamometru este un dispozitiv care poate măsura cuplul și viteza arborelui motorului. Puterea de ieșire (Pout) poate fi calculată folosind formula:
Pout = (2π × N × T) / 60
unde N este viteza de rotație a motorului în rotații pe minut (RPM) și T este cuplul în Newton - metri (N·m).

Odată ce aveți atât puterea de intrare, cât și puterea de ieșire, puteți calcula eficiența (η) a motorului folosind formula:
η = (Put / Pin) × 100%

Metoda pierderilor

O altă modalitate de a măsura eficiența motorului este prin calcularea pierderilor din motor. Pierderile totale într-un motor Ie2 pot fi împărțite în mai multe categorii, inclusiv pierderi de cupru, pierderi de fier, pierderi mecanice și pierderi de sarcină parazită.

Pierderi de cupru

Pierderile de cupru apar din cauza rezistenței înfășurărilor motorului. Ele pot fi calculate folosind formula:
Pcu = 3 × I² × R
unde I este curentul de linie și R este rezistența înfășurărilor motorului.

Pierderile de fier

Pierderile de fier sunt cauzate de magnetizarea și demagnetizarea miezului de fier al motorului. Aceste pierderi sunt mai greu de măsurat direct, dar pot fi estimate pe baza designului motorului și a condițiilor de funcționare.

Pierderi mecanice

Pierderile mecanice includ pierderile prin frecare și prin vânt. Ele pot fi măsurate prin pornirea motorului fără sarcină și măsurarea puterii de intrare. Pierderile mecanice sunt apoi egale cu puterea de intrare în gol minus pierderile de fier în gol.

Pierderi de sarcină rătăcită

Pierderile de sarcină parazită sunt cauzate de factori precum fluxurile de scurgere și curenții turbionari din motor. Aceste pierderi sunt de obicei estimate ca procent din puterea de ieșire.

Pierderile totale (Ploss) din motor sunt suma pierderilor de cupru, pierderilor de fier, pierderilor mecanice și pierderilor de sarcină parazită. Puterea de ieșire poate fi calculată după cum urmează:
Pout = Pin - Ploss
Și eficiența poate fi calculată folosind aceeași formulă ca înainte:
η = (Put / Pin) × 100%

Factori care afectează eficiența motorului

Este important de reținut că eficiența unui motor Ie2 poate fi afectată de mai mulți factori, printre care:

Încărca

Eficiența unui motor este de obicei cea mai mare la o anumită sarcină. Funcționarea motorului la o sarcină foarte mică sau foarte mare poate reduce eficiența acestuia. De exemplu, dacă un motor este proiectat să funcționeze la 75% din sarcina sa nominală, rularea lui la 25% din sarcina sa nominală va duce la o eficiență mai scăzută.

Temperatură

Temperatura motorului poate afecta și eficiența acestuia. Pe măsură ce temperatura motorului crește, rezistența înfășurărilor crește, ceea ce duce la pierderi mai mari de cupru și o eficiență mai mică.

Tensiune și frecvență

Variațiile de tensiune și frecvență pot afecta, de asemenea, eficiența unui motor. Funcționarea motorului la o tensiune sau o frecvență care este diferită de valorile lui nominale poate duce la funcționarea mai puțin eficientă a motorului.

Sfaturi pentru îmbunătățirea eficienței motorului

Iată câteva sfaturi pentru a vă ajuta să îmbunătățiți eficiența motorului dvs. Ie2:

• Dimensiunea corectă: Asigurați-vă că alegeți un motor care este dimensionat corespunzător pentru aplicația dvs. Un motor supradimensionat va funcționa la o sarcină mai mică și va fi mai puțin eficient, în timp ce un motor subdimensionat se poate supraîncălzi și, de asemenea, are o eficiență mai mică.
• Întreținere regulată: Păstrați motorul curat și bine lubrifiat. Întreținerea regulată poate ajuta la reducerea frecării și uzurii, ceea ce poate îmbunătăți eficiența motorului.
• Utilizați o unitate de frecvență variabilă (VFD): Un VFD poate regla viteza motorului pentru a se potrivi cu cerințele de sarcină. Acest lucru poate îmbunătăți semnificativ eficiența motorului, în special în aplicațiile în care sarcina variază.

Concluzie

Măsurarea eficienței unui motor Ie2 este un pas important în asigurarea performanței sale optime și a rentabilității. Indiferent dacă utilizați metoda de intrare - ieșire sau metoda pierderilor, asigurați-vă că efectuați măsurători precise și luați în considerare factorii care pot afecta eficiența motorului.

Dacă sunteți în căutarea unui motor Ie2 sau aveți întrebări despre eficiența motorului, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți motorul potrivit pentru nevoile dvs. și să ne asigurăm că funcționează cel mai bine.

Referințe

• Standardul IEEE 112 - 2004, „Proceduri standard de testare pentru motoare și generatoare de inducție polifazate”
• Comisia Electrotehnică Internațională (IEC) 60034 - 2 - 1:2014, „Mașini electrice rotative - Partea 2 - 1: Metode de determinare a pierderilor și eficienței mașinilor electrice rotative din încercări (cu excepția mașinilor pentru vehicule de tracțiune)”
