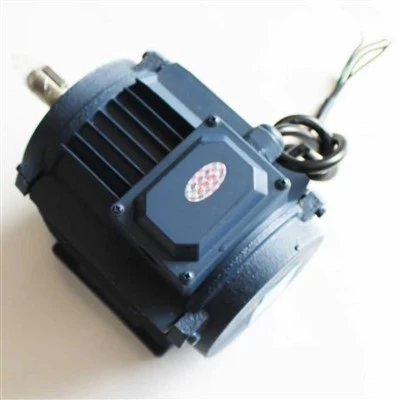

Motor ventilator de conductă

Această serie de motoare alimentează ventilatoare de conducte în linie, unități de evacuare centrifuge și sisteme de tratare continuă a aerului. Proiectat pentru carcase etanșe cu flux de aer limitat, acesta combină rotoare turnate de precizie-echilibrate, rulmenți cu bile cu caneluri adânci-sigilați și decupaje automate de suprasarcină termică. Designul menține o viteză stabilă și temperaturi scăzute de funcționare sub rezistență ridicată la presiune statică în rețelele extinse de conducte.

Trimite anchetă

Motor ventilator pentru conducte pentru sisteme de ventilație cu presiune statică înaltă

Motoare electrice monofazate și trifazate construite pentru funcționare continuă în echipamentele de circulație a aerului în linie și ansamblurile de evacuare comerciale.

Prezentare generală a produsului

Caracteristici cheie ale motorului ventilatorului pentru conducte

Evaluare de funcționare continuă S1:Funcționează continuu la sarcina nominală maximă, fără degradare termică sau defectare a înfășurării.

Echilibru dinamic ISO G2.5:Două-rotoare plane echilibrate limitează vibrațiile suportate de-structură, menținând nivelurile de zgomot operaționale sub 48 dB(A).

Protecție termică automată:Întreruperile termice interne deconectează automat alimentarea dacă blocajele conductelor provoacă creșteri interne de temperatură.

Carcasă etanșată IP55:Protejează înfășurările și laminatele interne de cupru împotriva umezelii și acumulării de praf în interiorul canalelor de ventilație.

Multi-viteză și compatibilitate EC:Acceptă reglarea tensiunii triac, conexiuni cu mai multe-viteze sau controlul semnalului 0-10V.

Specificatii tehnice

Caracteristică	Valoarea tehnică
Tip motor	Condensator divizat permanent (PSC) / comutat electronic (EC)
Putere de ieșire	25W - 550W
Tensiune de intrare	115V / 230V / 400V (50/60 Hz)
Viteza nominală	1400 RPM / 2800 RPM
Clasa de izolare	Clasa F (155 grade C)
Protecție la intrare	IP55
Sistem de rulment	Rulmenți cu bile-adânci cu ecran dublu
Purtând Viața	L10 >= 40000 Ore la 60 de grade C
Zgomot acustic	<= 48 dB(A) at 1 Meter
Materialul carcasei	Aluminiu extrudat/Oțel acoperit cu zinc-
Temperatura ambiantă de funcționare	-20 grade C până la +60 grade C

Aplicații ale motorului ventilatorului pentru conducte

Ventilatoare cu conducte centrifuge în linie:Acționează rotoarele curbate-înapoi care funcționează împotriva pierderilor de presiune ridicate.

Evacuare pentru bucătărie comercială:Alimentează sistemele de extracție a aerului care necesită un cuplu continuu în condiții calde și umede.

Ventilație cu recuperare de energie:Furnizează un flux de aer continuu stabil pentru unitățile de schimb de aer din unitățile comerciale.

Amplificatoare industriale de aer:Menține viteza aerului pe conductele extinse din spații interioare mari.

Sisteme de aer filtrat:Furnizează presiunea statică constantă necesară pentru a aspira aer prin bancurile de filtre cu mai multe-etape.

Configurare și personalizare motor

Modificări ale arborelui:Diametre personalizate ale arborelui, lungimi de trepte, capete duble plate și opțiuni de materiale din oțel inoxidabil.

Ajustări înfășurări:Calibre de sârmă și lungimi de stivă personalizate pentru a se potrivi cu cerințele specifice de cuplu și rpm.

Ansambluri de conectare:Lungimi personalizate ale cablurilor de plumb, dopuri terminale și cutii de conducte sigilate.

Interfete de montare:Suporturi de bandă de burtă-personalizate, izolatoare de vibrații și geometrii de flanșă de montare.

Soluții OEM/ODM

Colaboram cu producătorii de echipamente originale pentru a livra ansambluri de motoare personalizate:

Potrivirea rotorului:Alinierea curbei electrice și a cuplului pe baza profilurilor specifice ale palelor ventilatorului și a cerințelor de flux de aer.

Eșantionare rapidă:Producție de prototip funcțional în termen de 12 zile lucrătoare pentru validarea-aerică și acustică.

Validare-internă:Testarea sarcinii, testarea rezistenței izolației, măsurarea creșterii termice și verificarea echilibrului dinamic înainte de expediere.

Consecvența producției:Înfășurare automată și testare automată de sfârșit-de-linie 100% pentru performanță uniformă pe loturile de producție complete.

Standarde de fabricație

Rezistenta la vibratii:Fiecare rotor trece verificări de echilibrare dinamică pentru a preveni rezonanța cadrului în conductele ușoare-de foi.

Alegerea materialului:Oțelul siliconic cu permeabilitate ridicată-și firul magnetic de cupru pur 100% reduc pierderile electrice și acumularea termică.

Verificare la sfârșitul-de-linie:Fiecare unitate de producție este supusă testării automate pentru consumul de curent, sunetul de funcționare și izolația dielectrică de -înaltă tensiune.

Producție în-internă:Ștanțarea,-turnarea sub presiune, bobinarea și asamblarea finală sunt gestionate prin sisteme stricte de control intern.

FAQ

Î: Care este principala diferență dintre motoarele ventilatoarelor PSC și EC?

R: Motoarele PSC funcționează pe curent alternativ folosind un condensator de funcționare, oferind o funcționare fiabilă fixă sau cu mai multe{0}}viteze. Motoarele EC convertesc puterea AC în DC intern, oferind o eficiență electrică de până la 70% și o ajustare precisă a vitezei prin semnale de control 0-10V.

Î: Cum influențează presiunea statică selecția motorului?

R: Presiunea statică ridicată crește rezistența mecanică a lamei ventilatorului, ridicând temperaturile interne de funcționare. Motoarele utilizate în aceste aplicații necesită izolație de clasă F, valori nominale de funcționare continuă și cuplu de rezervă adecvat pentru a preveni suprasarcina termică.

Î: Pot fi personalizate suporturile de montare pentru carcasele ventilatoarelor existente?

A: Da. Geometria arborelui, locațiile orificiilor de montare, inelele-benzii de burtă și dimensiunile flanșei sunt personalizate direct în funcție de desenele tehnice sau de mostre fizice.

Î: Cum se calculează durata de viață a rulmentului?

R: Motoarele folosesc rulmenți cu bile duble-canalați umpluți cu unsoare sintetică-înaltă. Acest ansamblu rezistă la sarcinile axiale și radiale de la rotoarele ventilatorului, oferind o durată de funcționare L10 care depășește 40000 de ore în regim de funcționare continuă nominală.

Î: Ce sisteme de siguranță previn defectarea motorului în timpul blocajelor de aer?

R: Motoarele au decupaje termice interne conectate direct la circuitul de înfășurare. Dacă temperaturile interne depășesc limitele de siguranță din cauza restricțiilor de flux de aer, alimentarea este întreruptă automat pentru a proteja structura motorului.
